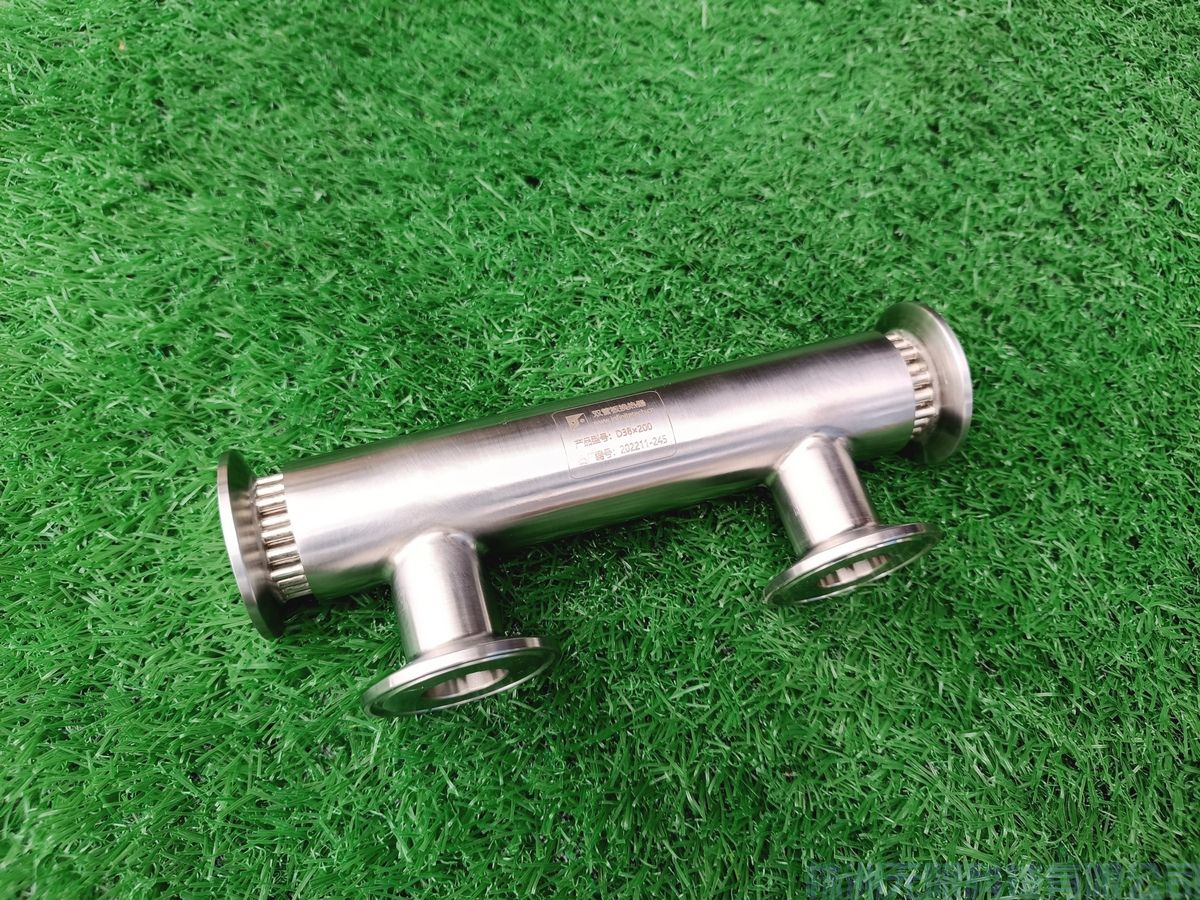

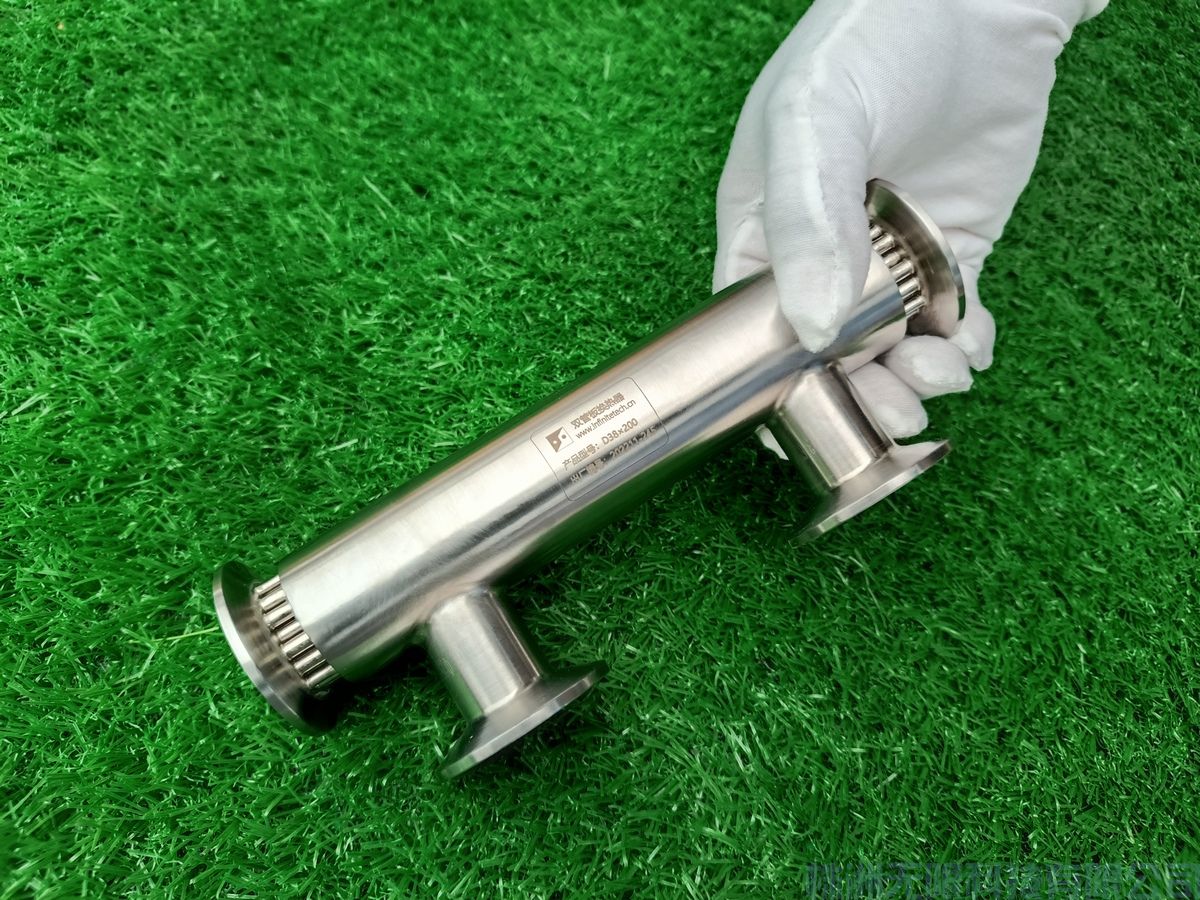

该型号换热器，采用的31根4mm毛细管作为换热管，因特别小巧精致，又具有高效的换热效能，多应用于科研单位、学校的实验室，或者制药企业小流量的生产工艺中。

一、产品概述

我公司生产的单、双管板换热器，可用于工作在较高卫生等级要求的使用条件下。其独特的设计，使得换热器结构紧凑，美观大方，且能提供更大的传热性能，其传热效率是传统大管径列管式换热器的数倍。可广泛用于化工、电子、制药行业的热交换工艺。

二、工作原理

物料在管程内流动，冷热媒介在壳程内流动，物料与冷热媒介通过紧凑排列的管束，进行高效的热交换，以达到工艺上的温度要求。双管板换热器还采用了双管板设计，完全杜绝了物料与冷热媒介之间的双向交叉污染。

三、产品性能及特点

□ 材质：管程316L ，其它304

□ 额定工作压力：管程1.0MPa，壳程1.0 MPa

□ 设计工作压力：管程1.6MPa，壳程1.6 MPa

□ 额定工作温度：280℃

□ 光洁度：Ra0.5μm

□ 产品结构简单，传热效率高，使用方便

□ 双管板设计完全杜绝了管、壳程间的交叉污染

□ 整个换热器光滑无死角，符合cGMP、FDA要求

四、典型应用

□ 纯化水巴氏消毒

□ 注射用水的终端用水点的降温冷却

□ 纯蒸汽的冷凝及冷却

□ CIP清洗液的温度控制

□ 工艺生产中气、液体物料的温度控制
