换热器水平安装与竖直安装有什么不同?

来源:曾工 发布时间:2020-08-08 次浏览

双管板换热器安装时,通常有水平安装和竖直安装两种方式。

如何确定要选用哪种安装方式呢?

这就需要根据实际情况统筹考虑。以下小编讨论一下水平安装与竖直安装几点不同之处。


(一)双管板换热器一个很大的优势是卫生无菌级、全排空设计。采用竖直安装时,因为换热器单程直通的缘故,换热管的流通方向与物料重力方向一致,所以物料很容易因自身重力就实现了自排空的流动;而水平安装时,换热管的流通方向与重力方向是垂直的,物料自排空需要一定的液位高度差。又因为物料的粘度,阻碍了物料的自排空。所以水平安装时,通常要让换热器筒体倾斜一定的角度,让物料的部分重力转化为流动的动力,而达到自排空的目的。当倾斜的角度达到90°时,也就是竖直安装时,物料的重力全部转化为物料的流动的动力了,此时效果最佳。另外,水平安装时,偏心大小头的正确安装,对自排空也是非常重要的。


(二)当壳程采用的工业蒸汽这样的媒介作为热媒时,壳程一般有相变,比如蒸汽放出汽化潜热会冷凝成液态水,此时壳程既有气体又有液体,而通常气体的密度远小于液体,液体因为自重往下流,气体被液体挤压浮于上。因为壳程通常是设有折流板的,当换热器水平安装时,有可能冷凝的液体会盖过折流板的缺口高度,而导致气体流动受阻,因为气体压力一般大于液体的液位静压,从而排挤液体,当气体冲出一个口子流动过去后,压力又得到了平衡,液体又回复回来。。。。。。如此往复,形成一种“液击”现象。这种现象发生时,我们在旁边就能听到换热器内部偶尔会发出异响,严重时这种冲击力能破坏换热器的内部结构。当换热器采用竖直安装方式时,因为液体因为重力作用自然汇集于换热器的底部,再从排水口排出,避免了液位遮挡折流板的缺口,从而避免了液击现象的产生。


(三)当壳程采用的工业蒸汽这样的媒介作为热媒时,水平安装和竖直安装,同样的工况条件下,对流传热系数是不一样的。


当然具体采用哪种安装方式,还需要综合考虑各种因素,不能一概而论。以下是小编总结的几种典型工况的安装方式,仅供参考!

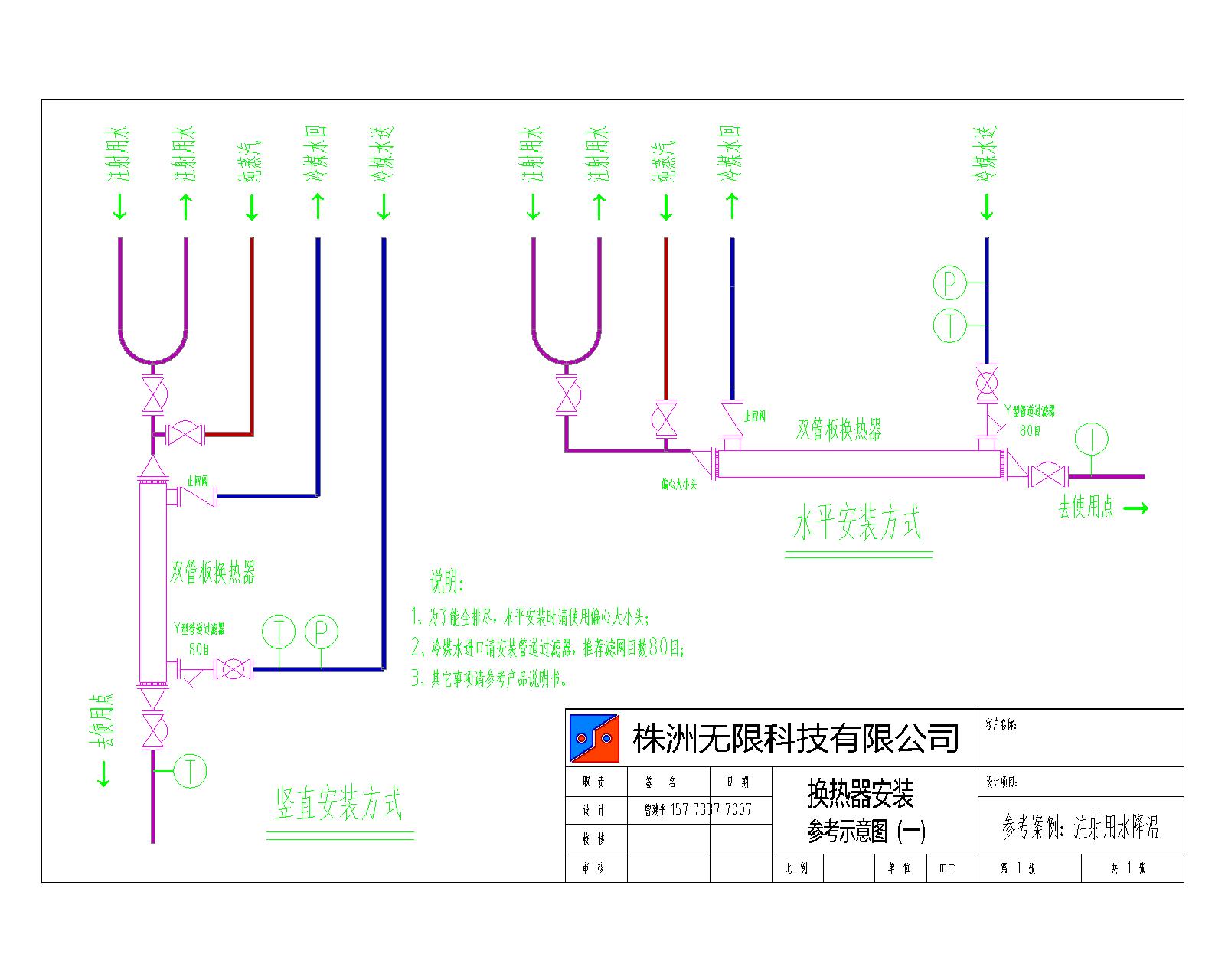

双管板换热器安装参考示意图1


双管板换热器巴氏消毒安装参考图
